有效率才是好工具！ 源泉设计入门示范操作 高手进阶 (强烈推荐)
"源泉建筑与装饰设计CAD工具箱(简称:源泉设计)"是专门针对建筑设计、装饰设计及相关专业的辅助绘图软件，它着力于为用户打造了一个简单、易用、快捷的制图环境。 源泉设计 的核心是由 Visual LISP 语言编写再经编译而成，是 AutoDesk 公司的著名计算机辅助设计(CAD)软件 AutoCAD 的外挂程序，可运行于 AutoCAD2004-2023(32bit/64bit),浩辰CAD8,2020-2021 等各个版本。 源泉设计 具有以下主要特点：
● "源泉设计"是免费免注册软件，绿色小巧，压缩包仅15MB多(含说明、必要图库和常用字库)；
● 提供中文简体、中文繁体、英文三个语言版本，请对应下载；
● 提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置；
● 你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整；
● 功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯；
● 门窗块完全兼容天正3,可以互为使用；
● "源泉设计"的所有命令均组织添加在原CAD菜单的最后一项，以方便查阅；
● 通过总览命令，可以动态设置所有命令的快捷键，即时生效；
● 提供丰富的"装饰构件"、"建筑构件"和"建筑符号"绘图命令，建筑门、窗、墙、柱随时随地自动修剪；
● 提供类似 ACDSee 的图库管理，操作直观、维护方便；
● 强化了 AutoCAD 的部分基本功能，如"文字处理、尺寸标注、图层管理、编辑与绘图"等等；
● 内置了将图元导入Google Earth(谷歌地球)的转换程序。
源泉设计 的附加菜单
● 不改变原有 AutoCAD 或天正的菜单，只在缺省菜单最后增加一项；
● 源泉设计 的所有命令、原始命令快捷键、重要性(*号的多少)都可以从这里查找得到；
。

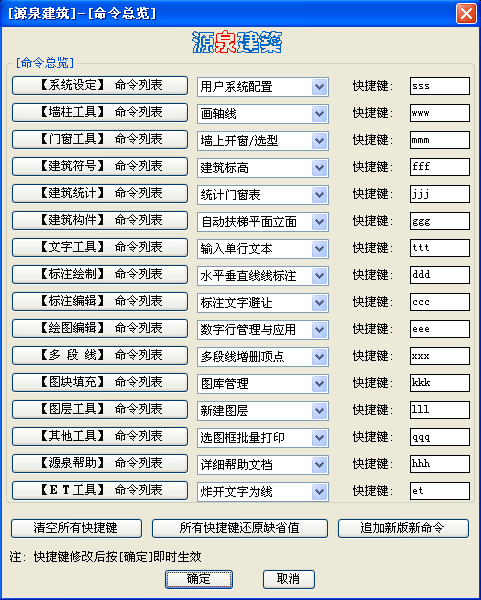

总览命令
● 在AutoCAD的命令行提示符“command:”下键入“yq/yy”即可发动 源泉设计 总览命令；
● 对话框显示 源泉设计 的所有命令分组和分组快捷键；
● 点击按钮可发动分组命令列表，通过下拉列表框可以直接发动绘图命令；
● 分组快捷键可以动态修改，按“确定”后即时生效。

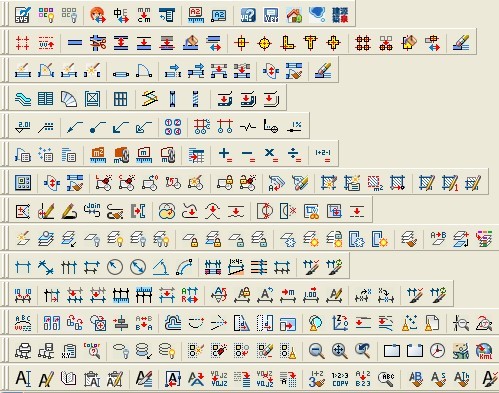

可选工具栏
源泉设计 的多用户配置切换
返回目录
源泉设计 所有功能均以“AutoCAD命令”的形式表现出来。源泉命令共有三百多条，按用途细致分类组织在菜单和总览命令中。每条命令都是为了加快绘图速度而设，而且命令数目还在不断增加中......

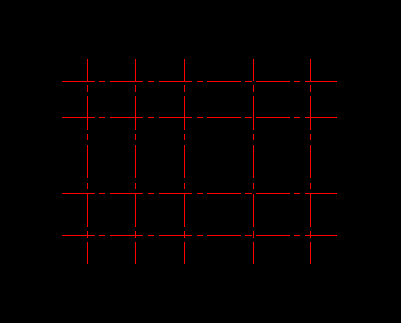

自动轴号尺寸线
| command: azh |
| |
****选择轴线自动布置轴号和二道尺寸线
请选择轴线图层 <AXIS> 中的直线(最多只能处理二组方向的轴线): |
● 只需一步:选择选择轴线
● 根据所选轴线自动布置轴号和二道尺寸线
● 不影响其他图层
返回索引

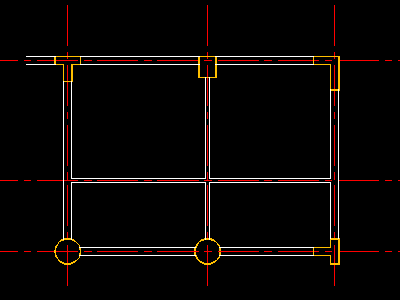

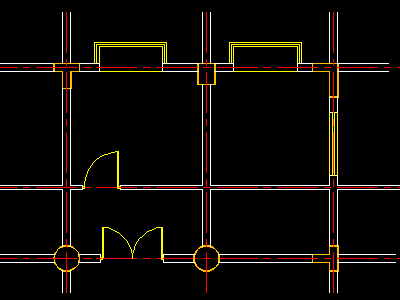

画自动墙
| command: ww |
| |
****画自动墙，墙柱交叉处自动修剪墙体
当前墙的厚度为 200 偏心距为:0
Offset偏心距/Width墙厚/<墙的第一点>:
Offset偏心距/Width墙厚/<墙的第二点>: |
● 就像画直线一样绘制平面墙体
● 碰到柱子柱内墙体被修剪
● 碰到墙体与该墙体交叉处被修剪
● 按下“W”键可以列表选择墙厚
● 不影响其他图层
返回索引

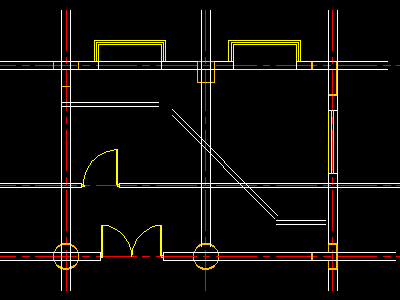

智能墙剪 TW
| command: tw |
| |
****智能墙剪，墙柱交叉处自动修剪
选择要修剪墙体的范围
拾取范围的第一点:
拾取范围的第二点: |
● 只需一步:选择修剪的墙柱范围
● 柱内墙体被修剪
● 墙体与墙体交叉处被修剪
● 不影响其他图层
返回索引

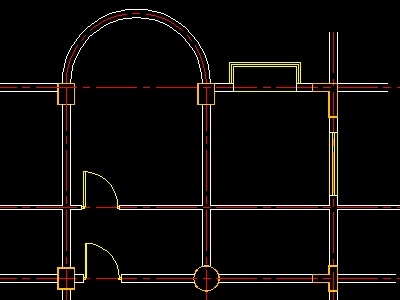

墙上开门/窗 AD/WD
| command: ad |
| |
****墙上开门
当前门洞的宽度为<900> 墙垛长度为<200>
Style门选型/Width洞宽/Distance墙垛/Middle门洞居墙中/<选取开门的墙线>:
用鼠标移动选择翻转的方向: |
● 点选开门/窗的墙线
● 晃动鼠标确定开启方向，确定，完成！
● 可通过按“W”键选门洞宽
● 可通过按“D”键选门垛宽

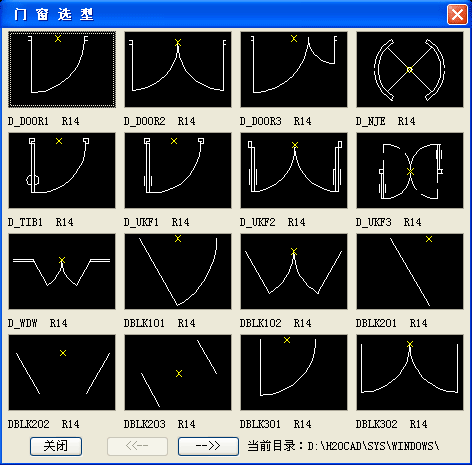

● 可通过按“S”键选门型
返回索引
门窗刷子 SSB
| command: ssb |
| |
****门窗刷子，通过格式刷子改变门窗样式
请选取目标门窗:
请选取需要改变的门窗: |
● 点选样板门窗
● 选取需要改变的门窗
返回索引

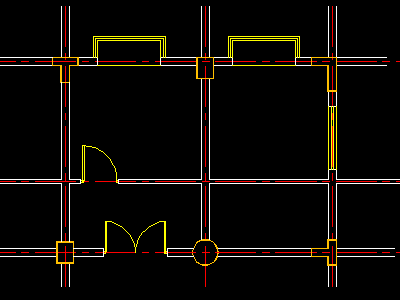

左右平移门窗 VW
| command: vw |
| |
****左右平移门窗，自动修改墙垛(选取门窗左部向左边移、选取右部向右边移)
选取门窗以左右平移: |
● 选取门窗，选取门窗左部向左边移，选取右部向右边移
● 输入或点取移动距离，完成门窗平移！
返回索引
修改门窗宽度 CW
| command: cw |
| |
****修改门窗宽度，自动修改墙垛(选取门窗左部保留左边不动、选取右部右边不动，选取中部修改两边)
选取门窗以修改门窗宽度(注意左、中、右位置): |
● 选取门窗，注意左、中、右位置
● 在对话框中选择门窗新的宽度，完成宽度修改！
返回索引

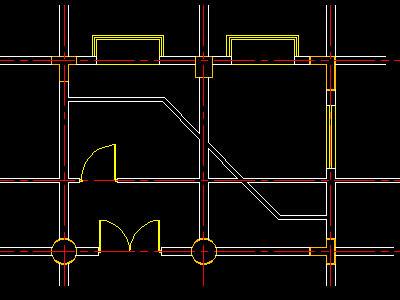

删除墙体、柱子、门窗 EW
| command: ew |
| |
****删除墙体、柱子、门窗，自动修补删后墙体
选择要删除的墙体、柱子、门窗： |
● 选择要删除的墙体、柱子、门窗
● 删除后墙体会自动修补好
返回索引

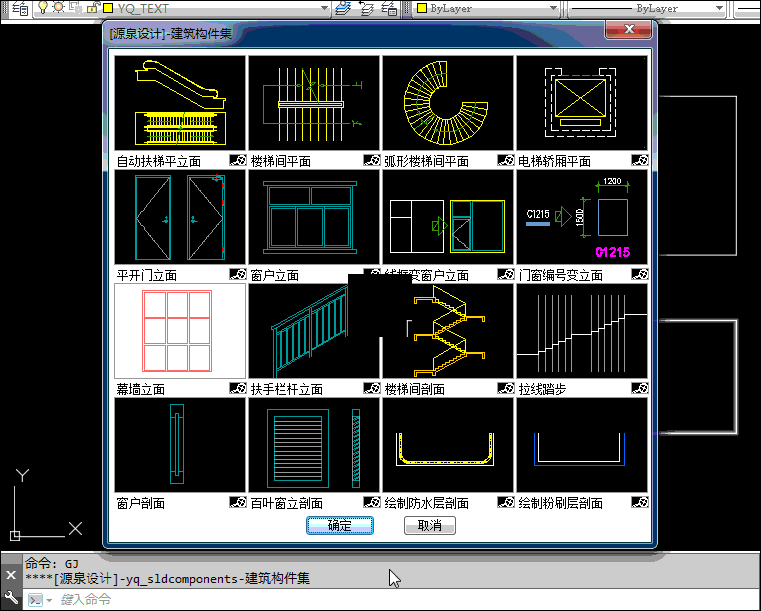

绘制窗户立面 WDE
| command: wde |
| |
****绘制窗户立面
(弹出对话框) |
● 第一步:按对话框提示选择参数
● 第二步:将自动生成的窗户立面插入图纸中
返回索引

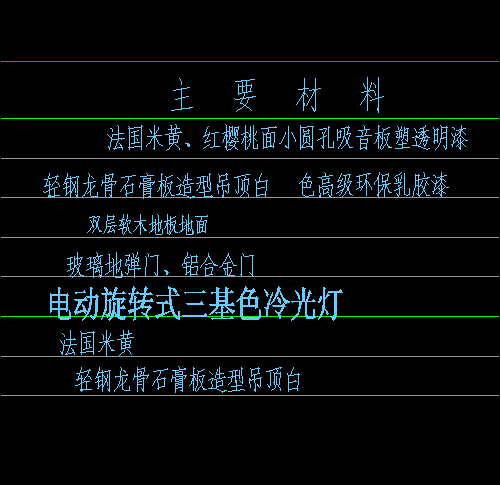

批量文字排版对齐
TTC
| command: ttc |
| |
****批量处理文字
请选择操作[字形(S)/高度(H)/角度(A)/对正方式(J)/宽高比(W)/移位(M)/
连接(N)/重排(R)/画线对齐(L)/加框(F)/撤销(U)]:
|
对选取的批量文字进行多种处理，包括：
● “改字形”、
● “改字高”、
● “改角度”、
● “改对正方式”、
● “改宽高比”、
● “连接同行字串”、
● “按新间距重排版”、
● “画线对齐”、
● “加方框”
等等
返回索引

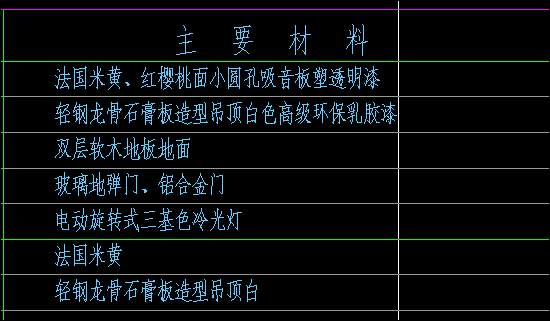

文字内容刷子
TTR
| command: ttr |
| |
****刷子.文字计算式及内容转换刷子，结果写回文字 |
可分“数学表达式求值”和“字符串替换”两种情况处理多个文字：
● 数学表达式求值：将原字串当作数值变量，通过任意表达式计算后将结果写回文字
● 字符串替换：通过加前后缀、子字串替换、加序号等方式修改原字串
返回索引

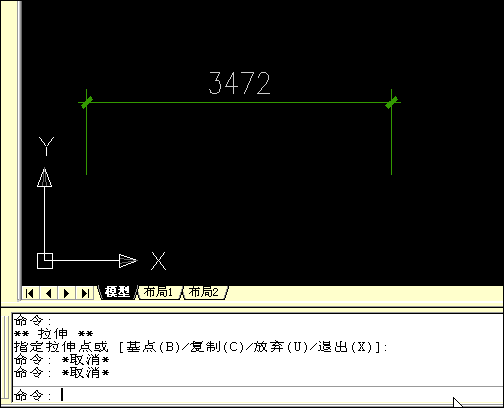

尺寸标注操作示范
● “源泉设计”关于尺寸标注绘制与编辑的命令有20多个，这里提取几个常用命令，简单示范操作尺寸标注的便利与快捷：
返回索引

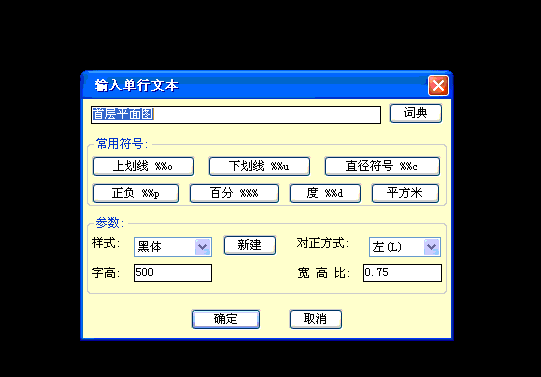

用户词典操作示范
● “源泉设计”可随时添加、修改分类的用户词典，加快文字(特别是汉字)的输入速度：
返回索引
返回目录
1．软件运行环境
源泉设计 的运行环境要求不高：
● 硬件：奔腾CPU或以上，128mb内存，50mb自由硬盘空间(软件占用约10mb)；
● 软件：操作系统支持：Windows 98、Windows 2000、Windows XP、Windows Vista、Windows 7、8、10等；
● 源泉设计 的核心是由 Visual LISP 语言编写再经编译而成，是 AutoDesk 公司的著名计算机辅助设计(CAD)软件 AutoCAD 的外挂程序，可运行于 AutoCAD2004-2023(32bit/64bit),浩辰CAD8,2020-2021 等各个版本。

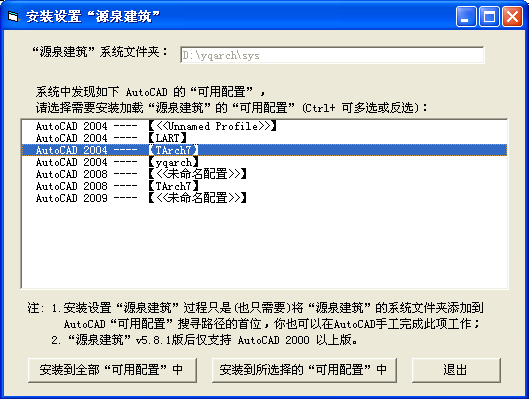

2．软件安装
将“源泉设计”软件包解压到你指定的任意文件夹(路径中勿含括号等特殊字符)，点击一键安装程序 setup.exe(浩辰CAD为gsetup.exe)，按提示选取需关联的 AutoCAD/浩辰CAD 用户配置文件(Profile)就可以简单完成安装设置过程：
注：
● 强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装就可以了；
● 在天正建筑(5.0-9.0)环境下的安装方法与上述相同。
3．软件卸载
退出所有AutoCAD进程后，点击一键卸载程序 uninst.exe(浩辰CAD为guninst.exe)，按提示选择脱离全部或部分 AutoCAD 用户配置(Profile)，以及是否删除整个“源泉设计”安装目录。
注：
● 在 AutoCAD 中可发动 yquninst 命令消除“源泉设计”与当前 AutoCAD 用户配置的关联，卸载源泉菜单等(此操作仅对当前用户配置有效)；
● 您甚至可以什么都不做，直接删除“源泉设计”安装目录。此时再发动 AutoCAD时，会提示找不到源泉菜单等，之后 AutoCAD 也会自动消除与“源泉设计”的关联，也等于完全卸载。
返回目录
2022/04/07: 源泉设计 v6.7.4
● 支持 AutoCAD 2023(32bit/64bit)；
● 支持 AutoCAD 2022(32bit/64bit)；
● 修改“自动编号(aBH)”命令，“图元编号”选项中增加“过滤图块”功能；
● 修改“等分尺寸标注(ddST)”命令，总长度为测量值，不写固定字串；
● 修正在“装饰构件”面板下发动“轻钢龙骨隔墙”命令时石膏板有偏移的bug；
● 修正“计算输出面积(mj)”命令，兼容拍扁后的三维多段线；
● 修改“拍平图元(z0)/拍平图块(bbZ0)”命令，加入“修正拉伸方向”选项；
● 修正“立面索引号4合1(i0)”命令，字母序号不能递增的bug；
● 用户系统配置文件config.txt中，添加【固定家具图层】设置项；
● 修改“衣柜平面(yg)”/“家具洁具平面布置(JJ)”命令，
衣柜建立在“固定家具图层”，也可以选择“活动家具图层”；
● 修改“刷子.匹配动态块属性(ssD)”命令，取消同名块限制，仅按标签匹配；
● 自动生成图块的前缀可以在“user\startup.lsp”中指定；
● 修改“选现有图案作为模板填充(TCT)”命令，
“虚框填/替换填/偏移填/点围合”均在命令行可选；
● 修正“设置切换图层快捷键-通配符匹配图层列表(erW)”命令，
通配符中支持逗号“,”；
● 修正“线框变窗户立面(WDD)命令，图层填空时可画在当前层；
● 修改“孔洞符号(KD)”命令，添“交叉线孔洞符号”选项；
● 修正“绘制图框(tk)”命令，在旋转坐标系时的bug；
● 修改“旋转立面视图方向(vvR)”，新添“输入视图旋转角度”项；
● “Q5杂项命令面板”修改如下：
修改“求面积/周长/墙面积(wmj)”命令，增加输出汇总信息；
● “Q6杂项命令面板”修改如下：
新添“图层系统分层”系列命令；
2021/03/02: 源泉设计 v6.7.3
● 支持浩辰CAD2020-2021；
● 修正“几个编组命令(ggN/ggX/ggS/ggA)”在浩辰CAD2020-2021的bug；
● 修正“几个隐藏命令(eeF/eeA/eeD)”在浩辰CAD2020-2021的bug；
● 修改“选图框快速批量打印(bpt)”命令，可多页面打印；
● 修改“根据密度计算重量(zl)”命令，输出结果时中断也能保存最后的设置；
● “Q5杂项命令面板”修改如下：
修改“求面积/周长/墙面积(wmj)”命令，增加选项；
新添“倒海棠角(htj)”命令；
● 修正“打开图形按钮(tba)”命令在浩辰CAD2020-2021的bug；
● 修正“关闭图形按钮(tbaf)”命令在浩辰CAD2020-2021的bug；
● 修改“通配符图层管理(erQ)”命令，改善对话框；
● 修改“等分尺寸标注(ddST)”命令的操作顺序；
● 修改“图元原地旋转(aRT)”命令，几何位置改为9个基点；
● “Q5杂项命令面板”修改如下：
修改“画凹缝(saw)”命令；
● 新添“通配符图层管理(erQ)”命令；
● 修改“统计块属性(sxL)”命令，加入“动态参数截取精度”项；
● 修改“用户词库管理(DIC)”及相关命令，增加“最近用词”选框；
● 用户系统配置文件config.txt中，
增加【标注弧长符号放置位置】DIMARCSYM的控制；
● 修改“重设图元图层、颜色(含图块内)(ee0)”命令，增加“不改图层”选项；
● 修改“重设图块内图层、颜色(bb0)”命令，增加“不改图层”选项；
● “Q6杂项命令面板”修改如下：
修改“图层过滤选择(xer)”命令，回车弹出图层列表；
● 修改“计算输出面积(mj)”命令，可“保留辅助虚线或填充”；
● 修改“计算输出周长(zc)”命令，添“按线型统计”选项；
● 修改“生成室内立面框架(LM)”命令，填充图案可选“SOLID”；
● 修改“等分尺寸标注(ddST)”命令，兼容弧长标注；
2020/11/06: 源泉设计 v6.7.2
● 新添“重设图元图层、颜色(含图块内)(ee0)”命令；
● 修改“重设图块内图层、颜色(bb0)”命令，可改为基础线型、线宽；
● 修改“炸碎文字为线段(ttX)”命令，支持批量操作；
● 修正“递增复制数值文字(1234)”/“给数值文字添加增量(inc)”
等命令，当字串为单个大写数字的汉字时不能递增的bug；
● 修改“等分尺寸标注(ddST)”命令，增加选项；
● 修正“尺寸标注-多段线自动标注(ddZZ)”命令，小bug；
● “Q5杂项命令面板”修改如下：
新添“可镜像的复制(yc)”命令；
新添“填充拉伸(hhs)”命令；
修改“图块/灯具连线(lb)”命令，可选圆和点；
● 修改“生成室内立面框架(LM)”命令，改单线地板为混凝土板，
单个或并排4个立面时平面索引图可以在下方；
● 修正“计算数学表达式(js)”命令，在AutoCAD2021数字混合汉字时的bug；
● 修改“显示关于源泉设计(yqabout)”命令，新添“查找新版本”按钮；
● 用户系统配置文件config.txt中，
增加【文字相对于尺寸线的垂直位置】DIMTAD的控制；
● 新添“矩形审图框(STK)”命令；
● “Q5杂项命令面板”修改如下：
修改“多段线挤出(jc)”命令，可捕捉长度方向；
修改“尺寸驱动的拉伸(sdd)”命令，保留上一次的拉伸值；
2020/04/30: 源泉设计 v6.7.1
● 支持 AutoCAD 2021(32bit/64bit)；
● 修正“自动编号(aBH)”命令中“格子线编号”中的小bug；
● 修改“输入单行文本(tt)”命令，在图纸空间自动切换1:1；
● 修改“平开门立面(adE)”命令，开启线分虚实线；
● 修改“绘制窗户立面(WDE)”命令，开启线分虚实线；
● 修改“线框变窗户立面(WDD)命令，开启线分虚实线；
● 修改“刷子.匹配文字内容(ssT)”命令，可用天正文字作为模板；
● 修正“排列合并图档(dwgA)”命令的小bug；
● 修正“文字(表格)重新排序(ttpx)”命令的小bug；
● 修正“求最小包裹矩形或外接圆(xjx)”命令其中外接圆选项的小bug；
● 修改“制作Hatch填充图案(mp/mp1)”命令,提高缺省精度；
● 修改“选图框快速批量打印(bpt)”命令，可选5个打印配置；
● 修改“绘制凸窗剖面(wtS)/绘制铝合金窗剖面(wds)”命令，
提供框料高、扇料高选项；
● 修正“尺寸标注:定数等分标注(ddvd)”命令一个容差小bug；
● 修正“王炸嵌套块(bbxx)”命令处理属性文字颜色的一个小bug；
● 修正“快速加减遮罩(ZZ)”命令一个小bug；
● “Q5杂项命令面板”修改如下：
新添“选数字行偏移”命令；
修改“切换几个关联开关(gl)”命令，增加“镜像填充图案方向”项；
修改“尺寸驱动的拉伸(sdd)”命令，初始值取标注文字而不是实际量度值；
2019/10/24: 源泉设计 v6.7.0
● 修改“画背栓孔(BSK)”命令，背栓孔使用图块；
● 修改“library\yqcompos.dwg”，增加“背栓孔”图块，方便统计；
● 修改“选图框编制图纸目录(dwgL)”命令，再改善命令面板，长文件名可阅；
● 修正“设置填充图案快捷键(hhsc)”命令一个bug；
● 修改“简易柜子平面(GZ)/柜子立面(gzE)”命令，图层可在命令中控制；
● 修改“替换多个子串(ttrs)”命令，加入“子串替换”或“整体替换”选项；
● 修改“修改线型及线型比例(xt)”命令，可单选RAY/XLINE图元；
● 修正“自动编号(aBH)”命令中“格子线编号”中的小bug；
● 修正“参数填充及幻灯片填充(TCC)/快捷填充(TC)/(hhSC)”等命令中
“点围合”时需要手动F3打开捕捉的bug；
● 新添“关闭非选视口(保留打开所选视口，关闭其他视口)(vvD)”命令；
● 改名“旋转立面视图方向(vvD)”命令为(vvR)；
● 新添“设置切换图层快捷键-通配符匹配图层列表(erW)”命令；
● 修改“选图框快速批量打印(bpt)”命令，输出文件名可加前后缀，
文件名取自属性字段也可加前后缀；
● 修正“翻译命令(fy)/拷贝翻译词组(xfy)”命令，过滤MTEXT中的格式字符；
2019/07/05: 源泉设计 v6.6.9a
● 修正“制作Hatch填充图案(mp/mp1)”命令6.6.9版的一个重要bug；
● 修改“切割提取大样图(QG)”命令，提供“保留大样图中标注/引线”选项；
● 修改“设置转换颜色快捷键(erK)”命令，颜色键值256=随层bylayer；
2019/06/09: 源泉设计 v6.6.9
● 用户系统配置文件config.txt中，
增加多种材料的影线(填充)图层，尽量用图层来控制颜色，方便视口控制；
● 修改library\yqfurnis.dwg/yqcompos.dwg文件，用图层来控制影线(填充)颜色；
● 修改所有与影线(填充)图层相关的绘图命令，
如“JB/MGB/MDB/GZ/SGB/BL/MBL/MQS/BY/XG/JGJ/THDC/GQ/STB”等命令；
● 改写“统计区域面积(tmj)”命令，新添“编号合并”/“形状合并”等选项；
● 修改“优化(减少)多段线顶点(xxY)”命令，优化弧形部分；
● 在sys\library件夹收录“HZCOVERT.LSP”文件，用于转换中文简体/繁体；
● 修改“自动编号(aBH)”命令，添加“形状编号及统计”选项；
● 修改“切换标注图层(ddER)”命令，可同时转换标注图层；
● “Q5杂项命令面板”修改如下：
新添“拆散文字沿曲线放置(tt2c)”命令；
● 修改“绘制图框(tk)”命令，按规范预设置图框边框偏移量；
● 修改“切割提取大样图(QG)”命令，过滤大样图中的标注、引线，增加放大比例项；
● 修改“刷子.文字计算式或内容替换(ttR)”命令，提供“标注”、“块属性”选项；
● 修改“寻找特定文字(ttF)”命令，提供“标注”、“块属性”选项；
● 新添“尺寸标注:定数等分标注(ddvd)”命令；
● 修改“简单轴线网(zxw)”/“数字行管理与应用(vv)”/“同时偏移(SF)”等命令，
字串中统一数值在前、数量在后，如:5*1000改为1000*5；
● “Q5杂项命令面板”修改如下：
新添“绘制垫块(dk)”命令；
● 用户系统配置文件config.txt中，
修改【门扇数自动变换最大宽度列表】选项缺省值=1499,2399,3199,4799；
● 修改“选图框编制图纸目录(dwgL)”命令，去除“按以下字段行排序”的默认勾选；
● 修改“画自动墙(WW)/绘制双线(XD)”命令，可拾取墙厚/双线厚；
● “Q5杂项命令面板”修改如下：
重新组织Q5面板的分类
新添“参照块改为相对路径(xf2r)”命令；
新添“参照块改为绝对路径(xf2a)”命令；
2019/03/30: 源泉设计 v6.6.8
● 支持 AutoCAD 2020(32bit/64bit)；
● 新添“尺寸标注-3点弧长标注(ddA3)”命令；
● 修改“设定图纸比例并缩放各种建筑符号(sd)”命令，
如果在布局的视口中操作，会推荐当前视口比例；
● 修改“图库管理(bv)”命令，可兼容大多数笔记本小屏幕，改善搜索；
● 用户系统配置文件config.txt中，
添加【图库管理使用36个缩略图】选项(缺省no,使用25个缩略图)；
● 修改“修改标注精度(dd0)”命令，缺省值改为5；
● “Q5杂项命令面板”修改如下：
修改“尺寸驱动的拉伸(sdd)”命令，窗选添“圈交”选项；
● 修正“解散编组(ggX)”命令一个小bug，感谢惊惊；
● 修改“设置转换图层快捷键(ersc)”/“设置转换线型快捷键(ltsc)”/
“设置转换颜色快捷键(erK)”命令，需确认才转换当前层/线型/颜色；
● 修改“绘制窗户立面(WDE)”命令，添“2点画窗立面”；
● “Q5杂项命令面板”修改如下：
修改“修剪幕墙横线(tq)”命令，横向线条可单线/双线；
● 新添“内部图库(KK)”命令，用于收集动态块；(感谢懒得理你整理)
新添“sys\blocks”文件夹，内部图库会另外不定期升级；
● 恢复“合并重叠线(lu)”命令；
● 新添“同时缩放视口外框及比例(vvSC)”命令；
● 修改“图元原地缩放(aSC)”命令，几何位置改为9个基点；
● 修改“递增复制数值文字(1234)”/“给数值文字添加增量(inc)”/
“递增块内属性域(sxZ)”等命令，可递增字串中的汉字一至九；
● “Q5杂项命令面板”修改如下：
新添“颜色/线性/线宽恢复为bylayer(00)”命令；
新添“矩形对角线(djx)”命令；
修改“求面积/周长/墙面积(wmj)”命令，屏幕字高改为跟随图纸比例；
● “Q6杂项命令面板”修改如下：
修改“点取面积输出Excel当前格”等命令，屏幕字高改为跟随图纸比例；
2018/12/14: 源泉设计 v6.6.7
● 修改“选图框快速批量打印(bpt)”命令，可选通配符图块名和图层名；
● 修改“绘制角钢架子剖面(JGJ)/绘制木方架子剖面(MF)”命令，加“框架有外框”项；
● 修改“绘制保温岩棉剖面(BWM)”命令，增加“防火岩棉”、“铝箔”项；
● 修改“绘制图框(tk)”命令，规范图框的块名；
● 修改“新建图层(ern)”命令，添加“全选”按钮；
● “Q6杂项命令面板”修改如下：
修改“图层过滤选择(xer)”命令，图层可多选；
修改“颜色过滤选择(xcr)”命令，颜色可多选；
● “Q5杂项命令面板”修改如下：
修改“图块/灯具连线(lb)”命令，不做封闭曲线；
● 新添“批量替换图层(erTD)”命令；
在用户文件夹中加入“批量替换图层”文件relay01.txt；
● 废止“根据预设文件改名图层(erY)”命令；
● “Q5杂项命令面板”修改如下：
新添“选尺寸画对齐线(dd2x)”命令；
● 修改“绘制对齐标注并交点断开(ddXX)”命令，选取曲线时的处理方法；
● 修改“图层转换快捷键(ersc)”命令，支持图层线型、打印、说明等项目；
● 修改“导出图层文件(erO)/导入图层文件(erI)”命令，
修改“新建图层(ern)”/刷子.匹配图层(ssER)”命令，
支持图层线型、打印、说明等项目；
● 修改“设置线型快捷键(ltsc)”命令，对话框增加拾取键；
● 修改“设置填充图案快捷键(hhsc)”命令，对话框增加拾取键；
● 修改“根据密度计算重量(zl)”命令，可以拾取面积、写出；
● 新添“设置填充图案快捷键(hhsc)”命令；
● 修改“绘制图框(tk)”命令，调整A3、A4图框左偏移量；
● 修改“画圆柱影线(YZX)”命令，鼠标右键可输入数值；
● 修正“将视口内容复制为图纸空间块(vvBB)”命令，处理旋转及移动过视口时的bug；
2018/10/25: 源泉设计 v6.6.6
● 新添“根据密度计算重量(zl)”命令；
在"library"文件夹中加入材料密度表文件densities.txt；
● 修改“剖切索引号3(sy3)”命令的样式；
● “Q5杂项命令面板”修改如下：
新添“三点绘制矩形(rec3)”命令；
● 修改“选图框快速批量打印(bpt)”命令，输出文件名可使用四个属性标签；
● 修改“平开门立面(adE)”命令，加入门地缝；
● 修正“线弧转换及曲度调整(xxA)”命令鼠标右键一个bug；
● 新添“双线净距偏移(xdo)”命令；
● 新添“临时切换源泉命令是否使用动态(dtyq)”命令；
● 新添“线段斜改正(xgz)”命令；
● 修正“对齐视口内容(vvDQ)”命令一个小bug；
● 修改“自动编号(aBH)”命令，加环形编号项；
● 修改“层板阵列(CBZ)”命令，提供“等分模式”/“板间高模式”；
● 新添“替换多个子串(ttrs)”命令；
● 修复AutoCAD 2019版图标按钮为问号的bug；
● 修改“列表刷新文字(EQ)”命令，改为9列，可在多列中选择元素，可拾取字串；
● “U3用户命令面板”修改如下：
“列表换字-管径(dn)/列表换字-材料(clmc)”命令，可在多列中选择元素，
类似的命令可以随意添加，数量无限制；
● “Q5杂项命令面板”修改如下：
新添“尺寸驱动的拉伸(sdd)”命令；
● 修改“源泉设计命令查找(ZML)”命令，可以用多个关键字，以逗号分隔；
● 新添“视口中冻结非选图层(vvDZ)”命令；
● 改名“选定图层并在其他视口中冻结(vvDZ)”为(vvZZ)命令；
● 修改“立面索引号4合1(i0)”命令，添"用后递增"项；
● 修改“修订云线(YX)”命令，如果有预选则批量转换；
● 新添“批量标注多段线/线段边长(ddSS)”命令；
● “Q5杂项命令面板”修改如下：
移走“批量标注多段线/线段边长”命令，正式收入命令总览；
新添“标注倾斜(ddo)”命令；
2018/08/20: 源泉设计 v6.6.5
● 新添“绘制玻璃幕/隔墙剖面(mqs)”命令；
● 修改“图块加遮罩(bbZZ)”/“快速加遮罩(jZZ)命令，图层改到命令中设定；
同时废止在用户系统配置文件config.txt中有关遮罩图层的设定项；
● 废止用户文件夹下(usersld.lsp)文件，功能重复；
● 修改“绘制石材板剖面(STB)”命令，角钢和石材之间间距可以调整；
● 修改“数字行管理与应用(vv)”命令，“拾取字串组”加入排序功能；
加入“数字行转绝对/相对”按钮；
● 修改“修订云线(YX)”命令，可调用词典；
● 恢复“合并图层(erM)命令；
● 修改“选图框快速批量打印(bpt)”命令，输出文件名可使用两个属性标签；
● 由于AutoCAD 2019新增了两个快捷键“cl”、“cm”，为免冲突，
“窗帘平面(CL)”命令改名为(CLP)；
“按次数复制(CM)”命令(Q5面板)改名为(CN)；
● 修正“将视口内容复制为图纸空间块(vvBB)”命令，处理旋转过的视口时的bug；
● 将sys\yqpanel.txt杂项面板中含有快捷键的命令复制入user*\userpanel.txt中，
这样杂项面板中的快捷键保存在用户文件夹中，系统更新时可得以保留。
其他命令快捷键可自己添加；
● 新添“层板阵列(CBZ)”命令；
● 修正“画圆柱影线(YZX)”命令比较卡的问题；
● 用户系统配置文件config.txt中，
添加【不使用源泉标注样式时仍然使用源泉标注图层】选项；
● 修改“生成室内立面框架(LM)”命令，调整立面与局部索引平面的距离；
● 修正【说明注释文字样式名】空置时adt等命令失效的bug；
● 新添“设置线型快捷键(ltsc)”命令；
2018/07/12: 源泉设计 v6.6.4
● 支持 AutoCAD 2019(32bit/64bit)；
● 修改“平开门立面(adE)”命令，选取净宽高尺寸改为门洞尺寸；
● 修改“绘制对齐标注并交点断开(ddXX)”命令，“调整脚点”变为选项；
● 修改“刷子.匹配线宽度(ssw)”命令，“匹配线型、图层”等变为选项；
● 修改“图元原地旋转(aRT)”命令，提供“基点”或“几何中心”选项；
● 修改“绘制对齐标注并交点断开(ddXX)”命令， 改为转角标注；
● 修改“绘制图框(tk)”命令，加入"用户固定图框"选项；
“tboxes.dwg”中增加图框块；
● 修正“绘制石膏板剖面(sgb)”命令小bug；
● 修正“刷子.文字计算式或内容替换(ttR)”命令“选全图文字”后不能取消的bug；
● “Q5杂项命令面板”修改如下：
修改“保存/还原捕捉(oos)”命令，永久记录参数；
● 新添“userCCD”、“userHBA”两个用户，感谢悟空整理；
● 新添“用dwg替代图中同名块(bbtd)”命令；
● 修改“绘制对齐标注并交点断开(ddXX)”命令，可同时调整脚点；
● 修正“分裂标注为多个(dd2)”命令，链式选取的一个小bug；
● 废止“图档简单比对(dwgC)”命令，高版本AutoCAD已经提供compare命令；
● 废止“合并重叠线(lu)”命令，高AutoCAD已经提供overkill命令；
● 废止“合并图层(erM)命令，高AutoCAD已经提供laymrg命令，也可以用xhb命令替代；
● “Q5杂项命令面板”修改如下：
修改“车边镜(CBJ)”命令，添取多段线模式；
● 更新词库文件“用户文件夹\dict.txt”(感谢悟空)；
● 新添“拆分矩形视口(vv2)”命令；
● 修改“参数填充及幻灯片填充(TCC)/快捷填充(TC)”命令，增加“点围合”选项；
● 新添“文字(表格)重新排序(ttpx)”命令；
● 修正“快速加减遮罩(ZZ)/平移视口视图(vvP)”命令一个bug；
● “Q5杂项命令面板”修改如下：
修改“多段线挤出(jc)”命令，限定角度；
2018/01/13: 源泉设计 v6.6.3
● 从6.6.2版起源泉设计仅支持AutoCAD 2004及以上版，不再支持AutoCAD 2003及以下版本；
● 新添“剖切索引号3(sy3)”命令；
● 修改“用户文件夹\symbols.dwg”，增加剖切符号等；
● 修正当捕捉开关全开时，有部分命令无法捕捉的bug；
● 修改“寻找特定文字(ttF)”命令，增加“标记连线到找到的文字”；
● 新添“替换同线型的比例 (pLTS)”命令；
● 修改“画圆柱影线(YZX)”命令，可选曲线；
● 修改“平面剖切符号(pqf)“命令，改善操作顺序；
● 修改“断面符号(dmf)”命令，提供三种样式；
● 修改“参数填充及幻灯片填充(TCC)”/“快捷填充(TC)”命令，
“替换填/偏移填/虚框填”均在命令行可选；
● 新添“冻结视口块(参照)内图层 (vvBz)”命令；
● 修改“绘制石材板剖面(STB)”命令，背栓挂件可选“耳型”或“子母型”；
● 修改“关闭块(参照)内图层(erBF)”命令，可还原三次图层状态；
● “Q5杂项命令面板”修改如下：
新添“多段线挤出(jc)”命令；
● 修改“幕墙玻璃剖面(mBL)”命令，可选现有线段生成幕墙玻璃；
● 修改“绘制粉刷层剖面(fn)”命令，加入拾取闭合空间项；
● 修正“对齐图元(DQ)”命令，基点对齐时的bug；
● 新添“幕墙玻璃剖面(mBL)”命令；
● 新添“画背栓孔(BSK)”命令；
● 新添“关闭块(参照)内图层(erBF)”/“冻结块(参照)内图层(erBZ)”命令；
● 修改“两点等分(DFX)”命令，恢复缺省为2段；
● 修改“绘制石材板剖面(STB)”命令，填缝胶可空置；
● 修改“library\yqcompos.dwg”，更改背栓挂件图块，增加“中空玻璃条”图块；
● 恢复“墙上开普通窗(aw)”命令到菜单；
● 恢复“两点画普通窗(aw2)”命令到菜单，可在操作中选窗类型；
● 修改“两点画普通门(ad2)”命令，可在操作中选门类型；
● 修改“刷子.匹配文字内容(ssT)”命令，可跨文档操作；
● 修改“选图框快速批量打印(bpt)”命令，避免导出文件夹不存在而出错；
● 修改“绘制焊缝(HF)”命令，命令行可直接输入焊缝宽；
● 修正“拍平图元(z0)/拍平图块(bbZ0)”命令一个小bug；
2017/09/05: 源泉设计 v6.6.2
● 修改“刷子.匹配视口图层状态(ssVV)”命令，可跨图纸空间/文档操作；
● 修改“旋转立面视图方向(vvD)”命令，还原视口比例；
● 修改“快速标注(ddQ)”命令，统一线性标注界线长度；
● 修改“设定当前尺寸标注样式(ddS)”命令，可选标注/视口/图框设定比例；
● 修正“拍平图元(z0)”命令一个小bug；
● “Q5杂项命令面板”修改如下：
“标注:批量标注多边形内角(ddans)”命令，可忽略直角；
“查图元颜色号(cys)”命令，可查块内图元；
● 修改“替代为门套门(TDD)”命令，替换时不再自动修改门扇数；
● 修改“绘制对齐标注并交点断开(ddXX)”命令，可选相交的线段来标注；
● 修改“找曲线交点标注弦长(ddCC)”/“找圆弧交点标注弧长(ddAC)”命令，兼容整圆；
● “Q5杂项命令面板”修改如下：
修改“批量标注多边形边长(ddss)”命令，也可标注线段和圆弧；
● 修改“输出到表格软件(t2e)”命令，只有横方向表格线也能输出；
● 修正“拍平图块(bbZ0)”命令，处理极轴矩阵的bug；
● 修正“选图框快速批量打印(bpt)”命令，预览最后一页后退出的bug；
● “Q5杂项命令面板”修改如下：
修改“快速切割图像(qgtx)”命令，可用曲线边界；
修改“拆分图像(cftx)”命令，兼容曲线；
● “选择易(ss,小菜作品)”升级到1.39版；
请注意更新“library”文件夹内“ss_v1.37.fas”为“ss139.VLX”；
● 修改“绘制天花暗藏灯槽剖面(THDC)”命令，吊杆间距；
● 修改“绘制木方架子剖面(MF)”命令，按钮替代单选；
● 修改“绘制对齐标注并交点断开(ddXX)”命令，总尺寸可选；
● “Q5杂项命令面板”修改如下：
修改“立面展开”命令，可多选；
2017/07/20: 源泉设计 v6.6.1
● 整合[命令面板 Q1~Q7/U1]为组合命令面板，可分页切换；
● 在用户文件夹下新增(usersld.lsp)文件，可自定义幻灯片菜单；
● 修改“建筑符号集(fh)/建筑构件集(gj)”等所有集合命令，可分页切换；
● 修改“绘制对齐标注并交点断开(ddXX)”命令，为动态标注；
● 修改“偏移石膏线平面(sgx)”命令，截面可选图块，可拉线偏移；
● 修正“制作Hatch填充图案(mp/mp1)”命令一个bug；
● 修正“绘制天花暗藏灯槽剖面(THDC)”命令，较新版本的一个bug；
● 注意：此版本起，公用资料文件夹(library)中的程序会自动运行，
用户文件夹中的以下程序已转移到公用资料文件夹(library)：
"loadTPlugIn.lsp"
"acaddoc_bk.lsp"
"ss_v1.37.fas"
用户文件夹中请不要保留这3个程序，否则会重复执行；
● 修改“对齐图元(DQ)”命令，可选曲线对齐；
● 修改“刷子.匹配角度(ssA)”命令，支持HATCH；
● 修改“切割提取大样图(QG)”命令，框线厚负值为跟随比例；
● 修改“两点等分(DFX)”命令，取消缺省为2段，右键输入等分数；
● 修改“图层转换快捷键(ersc)”命令，选取对象时不转换当前层；
● “Q5杂项命令面板”修改如下：
修改“整数矩形(reZ)”命令，精度可调；
修改“等分角度(dfa)”命令，右键输入等分数；
● 修正“建筑/结构标高(bg)”命令，捕捉有时不准的bug；
2017/06/22: 源泉设计 v6.6.0
● 用户系统配置文件config.txt中，
添加【铝合金图层】、【普通看线图层】选项；
● 新添“绘制凸窗剖面(wtS)”命令；
● 修改“绘制窗户剖面(wdS)”命令，添加对话框，改善画质；
● 修改“绘制百叶窗立面/剖面(BY)”命令；
● 修改“绘制角钢架子剖面(JGJ)/绘制木方架子剖面(MF)”命令，加编组选项；
● 修改“刷子.文字计算式或内容替换(ttR)”命令，加减前后缀可勾选；
● 新添“引线加箭头(aaJ)”命令；
● “library文件夹”与“用户文件夹”内多数文件可以互换，
移到“library文件夹”为共同设定，移到“用户文件夹”为个别设定；
● 修改“参数填充及幻灯片填充(TCC)”命令，新添一种参数填充图案；
● 修改“BL/JB/MGB/MDB”装饰板命令，可无填充线；
● 修改“绘制保温棉剖面(BWM)”命令，多段线模式时有准确的宽度；
● “Q5杂项命令面板”修改如下：
新添“框内变虚线(bxx)”命令；
● 修改“TC/TCC/TCT”填充相关命令，改善“虚框填充”操作顺序；
● 修改“建筑/测地坐标(zb)”命令，增加对话框，可选多段线标坐标；
● 新添“修改填充角度(hhA)”命令；
● 修改“绘制型钢截面(XG)命令，扁通可不圆角；
● “Q5杂项命令面板”修改如下：
新添“拆分图像(cftx)”命令；
修改“动态文字高度”/“动态图块角度”等命令，可直接输入数值；
废止“动态填充比例”/“动态填充角度”命令；
废止“删除常规词典冗余”命令，可用(pua)命令替代；
2017/05/25: 源泉设计 v6.5.9
● 修改“墙或轴线开门套门(ADT)”命令，增加缺省门宽；
● 用户系统配置文件config.txt中，
添加【AutoCAD搜索路径中自动前置源泉】选项；
添加【自动拍平标注】设置项；
● 修改“library\yqcompos(04).dwg”，增加石头板胶缝图块；
修改“绘制石材板剖面(STB)”命令，可选胶缝图块；
● “Q6杂项命令面板”修改如下：
修改“选取变色”命令，可选择是否生成新图层；
所有拾取“面积/周长”输出Excel单元格命令，输出小数位跟随mj/zc命令；
● 在所有“建筑构件”、“装饰构件”命令中，填充名称置空则不画填充；
● “Q5杂项命令面板”修改如下：
修改“标注多边形边长(ddss)”命令；
新添“拆分板材(cfb)”命令；
新添“快速切割图像(qgtx)”命令；
新添“替换块内颜色(bbcc)”命令；
修改“沿曲线调整图块”命令，增加设置对话框；
● 修改“设定图纸比例并缩放各种建筑符号(sd)”命令，兼容折断线；
● 修改“图层转换快捷键(ersc)”命令，支持任意多图层；
● 修改“镜像并修正(rrX)”命令，可正确处理索引符号；
● 修改“等高线标高(xbg)”命令，支持点图元；
2017/04/12: 源泉设计 v6.5.8
● 支持 AutoCAD 2018(32bit/64bit)；
● 用户系统配置文件config.txt中，添加“门套图层”设置项；
● 修改“切割提取大样图(QG)”命令，边框线可选；
● 修改“递增复制数值文字(1234)”/“给数值文字添加增量(inc)”/
“递增块内属性域(sxZ)”等命令，增加2种增量模式；
● 新增“绘制平开门剖面(adS)”命令；
● 修改“衣柜平面(yg)”命令，更好看；
● 修正“装饰图标题文字(BT)”命令一个小bug；
● 兼容新版天正免费插件3.0，该插件支持AutoCAD 2016，
自动加载需要更新用户文件夹下的“loadTPlugIn.lsp”文件；
● 修正“箭头引线对齐(aaDQ)”命令引线3点同线时箭头有时丢失的bug；
● 修正“快速加减遮罩(ZZ)命令一个小bug；
● 新增“多点引线(aaxx)”命令；
● 新增“垂直多点引线(aayy)”命令；
● 合并“引线箭头(aa0/aa1/aa2/aa3)”命令为(aax)命令；
● 修改“画圆柱影线(YZX)”，可选多段线；
● “symbols.dwg”文件中立面索引符上加上遮罩和旋转；
● “Q5杂项命令面板”修改如下命令：
修改“引线填充图块”命令，增加设置对话框；
● 修改“清理图中所有无用项目(puA)”命令，AutoCAD2015以下版可清理孤立的dgn数据；
● “Q5杂项命令面板”修改如下命令：
修改“间隔打断(bjx)”命令，从拾取点起打断；
2016/09/18: 源泉设计 v6.5.7
● 修改“选图框快速批量打印(bpt)”等命令，新添打印预览项；
● 修改“刷子.匹配动态块属性(ssD)”命令，匹配多个动态属性；
● 修改“统计块属性(sxL)”命令，可统计动态参数，
改名为“统计块属性和动态参数(sxL)”命令；
● “Q5杂项命令面板”修改如下：
增加“绘制线路并交点断开”命令；
● 修改“装饰图标题文字(BT)”命令，新添一种标题样式；
在“symbols.dwg/symbols04.dwg”文件中增加新的标题块；
● 修改“选图框编制图纸目录(dwgL)”命令，排序更清晰；
● 修改“衣柜平面(yg)”命令，挂杆改为双线，弧形衣架；
● 修正“动态拷贝(cv)”命令，拷贝编组图元时编组不对的bug；
● 修正“重设或移动填充图案基准点(hhi)”命令，在AutoCAD2017版的bug；
● “Q5杂项命令面板”修改如下：
增加“修剪幕墙横竖线(tq)”命令；
● 修改“参数填充及幻灯片填充(TCC)”命令，增加填充选项；
● 修改“线框变窗户立面(WDD)命令，添加“纯开启线(悬线)”选项；
● 修改“选图框快速批量打印(bpt)”等命令，预览字体为黑体；
● 修改“石膏线平面(sgx)”命令，编组可选；
2016/07/24: 源泉设计 v6.5.6
● 增加“王炸嵌套块(bbxx)”命令，更多炸药；
● “Q5杂项命令面板”修改如下：
废止“炸嵌套块(bbxx)”命令；
● 在library文件夹加入"patterns.slb"文件；
● 在用户文件夹加入"patterns1~3.txt"幻灯片填充的数据文件；
● 合并“用户参数填充”、“幻灯片填充”为“参数填充及幻灯片填充(TCC)”命令；
● 修改“统计区域面积(tmj)”命令，分“选文字编号模式”/“选闭合多段线模式”；
● “Q6杂项命令面板”修改如下：
修改“求面积/周长/墙面积(wmj)”命令，可框选线段；
● 修改“刷子.匹配文字内容(ssT)”命令，兼容多重引线；
● 修改“刷子.匹配图块(ssB)”命令，提供“复制源块属性/保留目标块属性/图块默认属性”选项；
● 修改“引线箭头(aa3)”，可以加说明；
● “Q5杂项命令面板”修改如下：
修改“用名称标注填充或图块”命令，提供对话框；
● “Q6杂项命令面板”修改如下：
增加“弧长拱高求半径”命令；
增加“数字行绝对/相对转换”命令；
● 用户系统配置文件config.txt中，添加“标注主线/界线颜色”设置项；
● 增加“提取材料索引号生成材料表(CLB)”命令；
● 增加“绘制管线(GX)”命令；
● 修改“列表刷新文字(EQ)”命令，加入"单选模式"/"普通模式"；
● 修改“同时偏移(SF)”命令，可连接曲线顶点；
● 修改“分裂标注为多个(dd2)”命令，输入负数为等分合并模式；
● “Q5杂项命令面板”修改如下：
修改“懒人标注(ddc)”命令，输入负数为等分合并模式，直接标注弧长而不是半径；
废止“列表刷新文字(dn)”命令；
2016/06/29: 源泉设计 v6.5.5
● 用户系统配置文件config.txt中，添加“矩形/圆形引出框参数”设置项；
● 修改“自动编号(aBH)”命令等命令，输出小数位跟面积(mj)命令；
● 修改“立面柜子标注(ddGZ)”命令，可选多个图层；
● “Q5杂项命令面板”修改如下：
改善“切换几个关联开关(gl)”命令；
● 修改“修改线型及线型比例(xt)”命令，可手工输入比例；
● 修改“修改填充及填充图案比例(xtc)”命令，可手工输入比例；
● 修改“加、减、乘、除(+,-,*,/)”命令，兼容字符串内部的正负数；
● 修改“选文字(编号)统计区域面积(tmj)”命令，输出小数位跟面积(mj)命令；
● 修改“用较少圆弧段模拟椭圆(e2a)”命令，加入对话框；
● 改善“将样条曲线和椭圆转换为圆弧多段线(cca)”命令；
● 改善“将样条曲线和椭圆转换为线段多段线(ccx)”命令；
● “Q5杂项命令面板”修改如下：
增加“线段等分曲线(s2x)”命令；
改善“移动到表格中央”命令，兼容图块表格；
改善“复制到表格中央”命令，兼容图块表格；
● 修改“生成室内立面框架(LM)”命令，兼容在门窗图层的自建门窗；
● 修改“建筑/结构标高(bg)”，用独立坐标系，不会改变ucs；
● 修正“建筑/结构标高(bg)”等动态命令，有可能残留屏幕的bug；
● 修正6.5.4版“炸碎文字为线段(ttX)”命令的一个bug，提高转换精度；
● “Q5杂项命令面板”修改如下：
增加“车边镜(CBJ)”命令；
● 修改“两点画门套门(ADT2)”/“两点画参数窗(wd2)”命令，可再输入墙厚；
● 修改“快速加减遮罩(jZZ)命令，可加减文字及多行文字遮罩，改名为(ZZ)；
● 修正“动态拷贝(cv)”命令，一个跨空间操作的bug；
● 修正“平面灯具布置(dj)”命令，一个跨空间操作的bug；
● “Q5杂项命令面板”修改如下：
增加“临时切换是否固定图纸空间比例(ddps)”命令；
● “Q6杂项命令面板”修改如下：
废止“文字加遮罩(ttzz)”命令；
2016/06/09: 源泉设计 v6.5.4 端午版
● 修改“选图框拆分为布局(tzF)”命令，加入选取排序，可以框选图框，
拆分时保留模板的打印机、图纸、打印样式等打印设置；
● 修改“板上方孔洞(KD)”命令，添“点取闭合空间”选项，加虚线；
● 修改“统一标注界线长度(ddLE)”命令，分“移动主线”/“移动脚点”项；
● 修改“绘制轻钢龙骨石膏板隔墙平面(GQ)”命令，修正双层龙骨空隙；
● 修改“炸碎文字为线段(ttX)”命令，清理炸碎.ttf实心文字内部乱线；
● 修正“输入单行文本(tt)”命令，缺省为标题文字时字形需要切换的bug；
● “Q5杂项命令面板”修改如下：
修改“炸嵌套块(bbxx)”命令，更多炸药；
● 修改“用户参数填充(TCC)”命令，新添一种图案；
● 修改“图块改名(bbR)”命令，可框选部分图块改名；
● 修改“修改块内属性域(sxG)”命令，增加前后缀选项；
● 修正“选图框拆分为布局(tzF)”命令一个重要bug；
● “Q5杂项命令面板”修改如下：
修改“炸嵌套块(bbxx)”命令，可炸嵌套多重匿名块；
● 修改“递增数字文字(ttZ)”命令，支持ATTDEF；
● 修改“输出到表格软件(t2e)”命令，可输出无线框表格；
● 修改“杂项合并(xHB)”命令，可合并线型；
● 修改“图库管理(bv)”命令，可打开当前文件夹；
● 修正“绘制图框(tk)”命令的一个bug，加快再次插入图框的速度；
● “Q6杂项命令面板”修改如下：
增加“改为图层颜色”命令；
修改“数字部分追加Excel格”命令，支持框选；
修改“尺寸数字追加Excel格”命令，支持框选；
● 修改“同时延长连接两组线段(FX)”命令，可输入倒圆角半径；
● 修改“图库管理(bv)”命令，可以同时多选图块入库；
● 修改“图层转换快捷键(ersc)”命令，可多于23个图层；
● “Q5杂项命令面板”修改如下：
增加“批量圆角线段”命令；
增加“批量倒角线段”命令；
以下略
返回目录 |
