自从Google Earth(虚拟地球)诞生后，其强大清晰的卫星图像、结合地形和3D建筑物的功能，让你弹指之间就可尽享世界各地的地理资讯。你可以在虚拟世界中鸟瞰地球，如同一只雄鹰在大峡谷中自由飞翔，登陆峡谷顶峰，潜入峡谷深渊......
由于 Google Earth 对线、面的编辑功能有限，而 Kml2Dxf (将Google Earth图元导入AutoCAD) 能够将 Google Earth 中的文字地标、线（复线）、多边形（面）转化为 AutoCAD 的图元，这样便可以利用 AutoCAD 强大的图元编辑功能进行地理环境分析等各方面的应用。 当然，图元编辑补充后还可以利用另一个软件 Acad2Kml(见作者其他软件) 再次导入回 Google Earth，以便结合地形、地貌进行观察。
● 程序小巧，除说明外只有一个文件；
● 转换过程中自动计算所有闭合多边形中的总投影面积和总周长；
● 操作简单，转换快捷；
● 免费绿色软件。
返回目录
1．图元从Goolge Earth导入AutoCAD前后对比

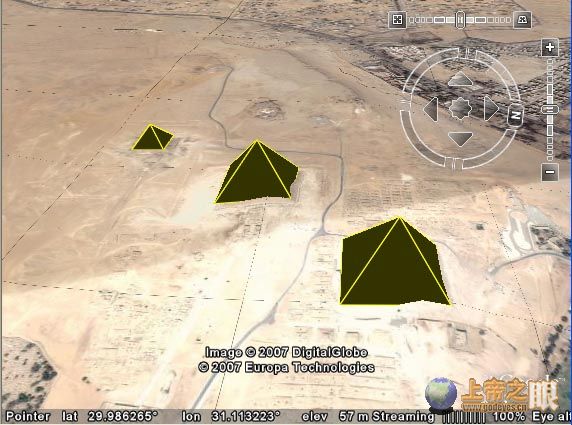

转换前在Google Earth中的图元：

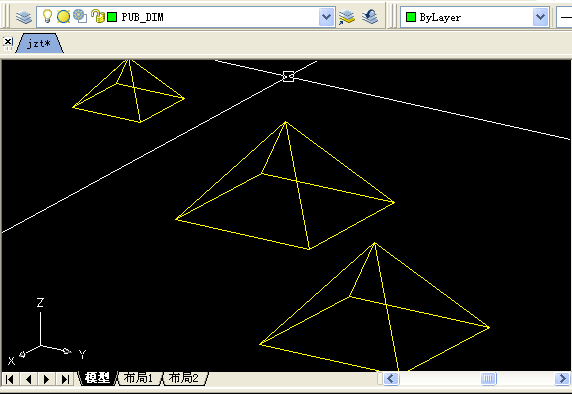

转换后成了Autocad的图元：
转换前在Google Earth中的图元：
转换后成了Autocad的图元：

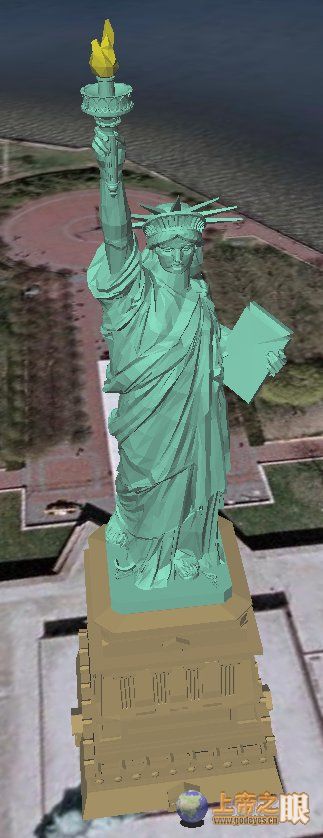

自由女神像Google Earth模型下载地址：
http://sketchup.google.com/3dwarehouse/details?mid=d208918bb83a7c8775ec643142bebf6e
2．程序设计要点及参考常数：
● 地球形状为人所知作为一个扁圆球体。
地球的极性半径是从其中心到北极或南极的距离，大约6356.9公里。
地球的赤道半径是从其中心到赤道的距离，大约6378.5公里。
我们航天上用到的是经过拟合的平半径6378140米。
也就是说对地球不规则球体进行等价处理得到的半径。
● 大地原点在我国中部地区，推算坐标的精度比较均匀，位于陕西省泾阳县永乐镇，在西安市以北60km，可简称西安原点。大地经纬度的概略值是：Lk=108°55′，Bk=34°32′。大地原点大地起算数据详细数值有待国家正式发表。
● 在不同经线上，每纬度1°的距离d相对固定：d=(pi*R)/180
● 在同一纬线上，每经度1°的距离d相对固定：d=(pi*R*cosW)/180 ?其中W为该纬度。
● 地面上任意两点距离d的计算公式为：d=111.12cos{1/[sinΦAsinΦB + cosΦAcosΦBcos(λB-λA)]}
其中A点经度、纬度分别为λA和ΦA， B点的经度、纬度分别为λB和ΦB。

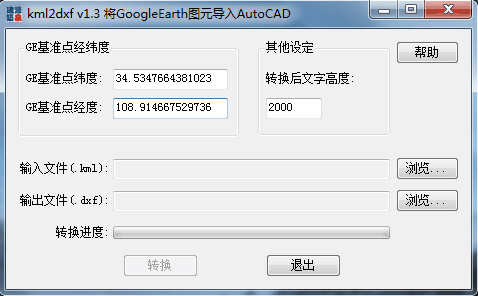

3．软件介面：
4.使用方法：
● 在Google
Earth中建立一个图钉地标，取名为“base”。
此地标的位置转换后将对应于AutoCAD中的(0,0)点。(不建立此地标转换时也可手工输入基准点)；
● 将所有待转换的Google Earth元素，
如线、面等移入一个地标文件夹中，包括刚才建立的“base”地标。在该文件夹按鼠标右键，选择“save
as”另存为kml文件，切记是“.kml”而不是“.kmz”；
● 发动本软件转换，生成的“.dxf”文件拖拽入AutoCAD即可，或者在AutoCAD命令提示符下键入“dxfin”也可以读入。
5.适用范围及限制：
● Google Earth的一般地标在AutoCAD中转换为文字图元；Google
Earth的线(复线)在AutoCAD中转换为线(复线)图元；Google
Earth的多边形面在AutoCAD中转换为闭合复线或3DFACE图元(非相邻边线有交点的特殊多边形不能统计面积)；
● 转换模型时，如果GE模型是由三点面、四点面组成的就较容易转换。原因是AutoCAD的3DFACE图元只支持三点或四点的面，多于四点的面只能转化为LWPOLYLINE，而LWPOLYLINE只是平面结构的图元。
● 如果输入的.kml文件并非是Google
Earth自动生成的，且里面含有汉字，最好请先用“记事本”将文件另存为“UTF-8”格式。
返回目录
1．软件运行环境
Kml2Dxf 的运行环境要求不高：
● 硬件：奔腾CPU或以上，128mb内存，10mb自由硬盘空间(软件占不到1mb)。
● 软件：操作系统支持：简体中文版Windows 98、Windows 2000、Windows XP、Windows Vista、Windows 7/8/10(32bit/64bit) 等。
● Kml2Dxf 由微软倡导的新一代 C# 语言编写，其优点是象 Java 语言一样可以跨平台运行。Kml2Dxf 在 Windows 98、Windows XP 中运行需要微软公司的 .Net Framework 2.0 以上框架支持，否则会出现“应用程序正常初始化(0xc0000135)失败”的提示，未安装的可到 微软官方网站 下载安装 .Net Framework 2.0 简体中文版。新操作系统 Windows Vista,7 中已经内建了该框架，无需下载安装。
2．软件安装
Kml2Dxf 为绿色软件，不往 WINDOWS 系统目录添加任何文件和信息。软件下载后解压到任何文件夹下（如： C:\kml2dxf\），直接用鼠标双击系统主程序文件"Kml2Dxf.exe"图标，即可发动程序。
3．软件卸载
由于是绿色软件，只要将 Kml2Dxf 安装目录删除即可完全卸载。
返回目录
2012/07/22: Kml2Dxf v1.5.0
2012/06/08: Kml2Dxf v1.4.0 支持 Win7 32bit/64bit 系统
2012/04/02: Kml2Dxf v1.3.0
2007/06/30: Kml2Dxf v1.2.0
2007/06/25: Kml2Dxf v1.1.0
● 增加了对 3DFACE 图元的支持，可以转换三维模型了；
● 增加了对复线(多段线)的支持；
● 自动计算所有闭合多边形中的总投影面积和总周长。
2007/06/20: Kml2Dxf v1.0.0 软件首发
首发网址：http://bbs.godeyes.cn/showtopic-222224.aspx
